EarthCARE MSI L1データをPythonで読み込む 地図投影する
あまりやってる人がいないようなので、今回は、EarthCARE MSI L1データをPythonプログラムで読み込み、地図投影し、GeoTIFF出力、QGISで表示するところまでやってみます。
MSIについて
MSIはESAが開発した多波長イメージャ Multi-Spectral Imager (MSI)です。 可視～熱赤外域7チャンネルにおける地球表面の放射を観測します。 観測幅 150kmで500mの分解能があります。
| チャンネル | 波長 |
|---|---|
| Visible | 0.67 μm |
| NIR | 0.865 μm |
| SWIR1 | 1.65 μm |
| SWIR2 | 2.21 μm |
| TIR1 | 8.8 μm |
| TIR2 | 10.8 μm |
| TIR3 | 12.0 μm |
Visibleは赤色波長帯を観測しています。 それ以外は赤外線領域の観測となります。 GCOM-Cと比べて、EarthCAREのほうが空間分解能が荒いです。
EarthCARE のデータ読み込み
データの入手
標準プロダクトはG-Portalより入手できます。
L1BとL1Cの違い
MSI L1 PRODUCT DEFINITIONSによれば、L1BとL1Cは以下のように書かれています。
L1B
... This is the Nominal MSI L1B product...
L1C
... This is the Regridded MSI L1C product.
訳すのが難しい...
データの違いで言うと、L1Bは それぞれのチャンネルに対応した Latidude、Longitudeが格納されているのに対し、L1Cの場合はすべてのチャンネルに対応した格子に補正しています。
L1Cのデータ構造

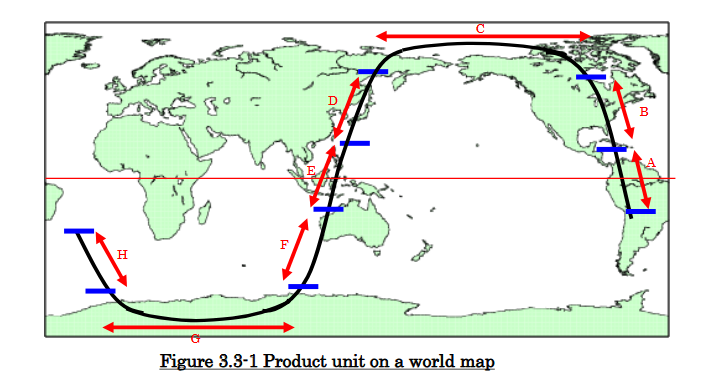

EarthCAREは軌道1周期を8等分したものを1ファイルとしています。
また、MSI L1Cのデータについては、始端 12列、終端17列がno dataとして定義されています。 その部分を切り取って地図投影しました。
Python プログラムについて
地図投影するための投影変換でかなり形が変わります。できるだけ多くGCPを設定しました。 また、東経・西経180度をまたぐときの判定はnumpyで判定し、コードを簡素化しました。
実行方法
python MSI_L1.py 入力ファイル名 チャンネル(0～6) 出力ファイル名
GitHubにあげています。 (もう少し作りこむ予定)
GitHub - TTY6335/EarthCARE_Tools

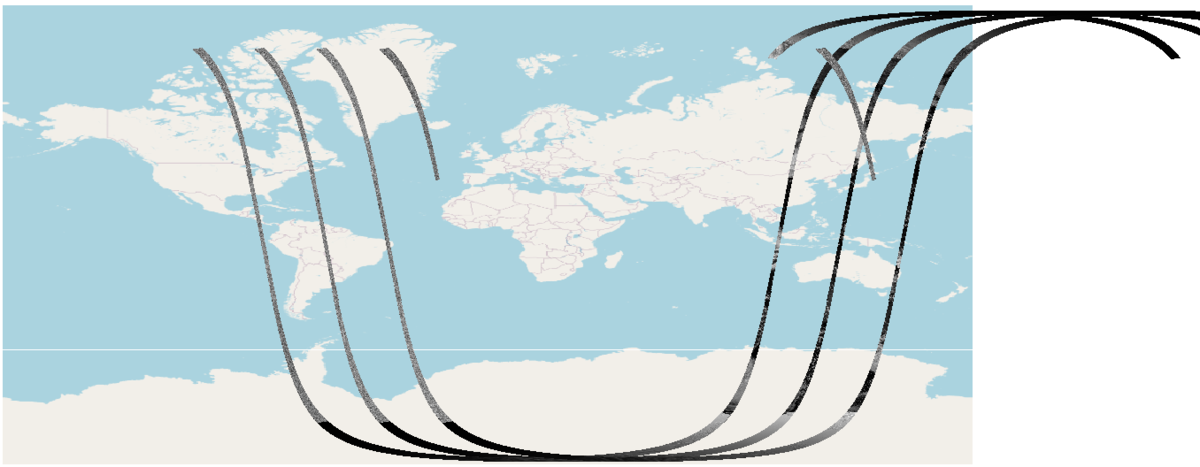

3パス分のVisibleバンドのデータをQGISで表示してみました。 東経・西経180度をまたぐ場合、西経を東経側に座標をとってるので地図からはみ出てますが...
夜パスにあたるファイルは砂嵐のような画像になりました。
参考文献
MSI L1 データフォーマット説明書 https://www.eorc.jaxa.jp/EARTHCARE/document/L1ProductList/PDD/MSI/EC.ICD.GMV.MSI.00001_03.07_MSI%20L1%20Product%20Definition%20Document%20-%20Volume%20A%20(MSI_PDD_N)%202024-12-18.pdf
EarthCARE/CPR Level 1b Product Definition Document https://earth.esa.int/eogateway/documents/20142/37627/EarthCARE-CPR-L1B-PDD.pdf
